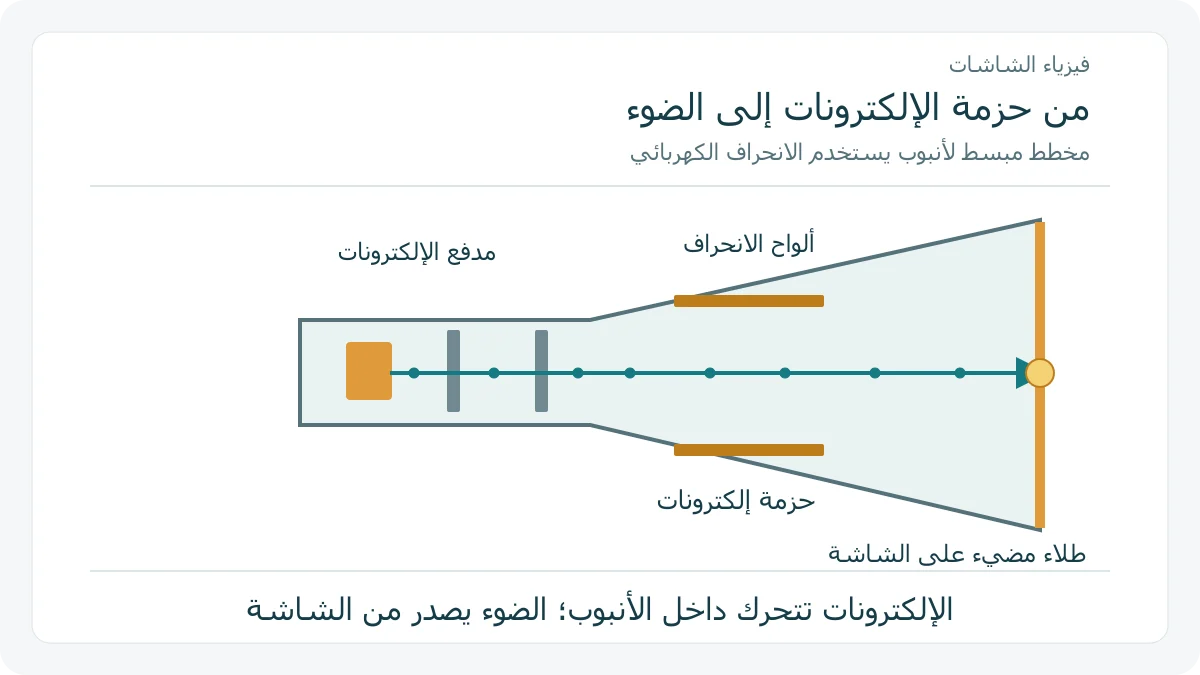

لفهم كيف يعمل أنبوب أشعة المهبط، أو CRT، تخيّل حزمة إلكترونات تتحرك داخل أنبوب زجاجي مفرغ وتصل إلى شاشة ذات طلاء مضيء. يولّد مدفع الإلكترونات الحزمة ويضبطها، وتوجّهها المجالات، ثم يتحول اصطدامها بالطلاء إلى نقطة ضوء. وبمسح الشاشة وتغيير شدة الحزمة تتكوّن الصورة. [1][2]
مدفع الإلكترونات: بدء الحزمة وضبطها
في النموذج التقليدي، يسخن المهبط فيصدر إلكترونات. وتساعد أقطاب عند جهد موجب على تسريعها، ثم تركزها مجموعة الأقطاب لتصل إلى منطقة صغيرة من الشاشة بدل أن تنتشر على مساحة واسعة. هذه المجموعة هي مدفع الإلكترونات. [1]
يمكن أيضًا التحكم في عدد الإلكترونات التي تمر، فتتغير شدة النقطة المضيئة. إذن التسريع والتركيز وضبط الشدة وظائف مرتبطة، لكنها لا تعني الشيء نفسه. [1]
التوجيه: ألواح كهربائية أم ملفات مغناطيسية؟
بعد تكوين الحزمة، نحتاج إلى تحديد الموضع الذي ستصيبه. تستخدم بعض الأنابيب ألواحًا يولّد فرق الجهد بينها مجالًا كهربائيًا، بينما تعتمد شاشات تلفزيونية كثيرة على ملفات كهرومغناطيسية حول الأنبوب. تتغير الحقول بتغير الإشارات فتتحرك نقطة الإصابة. [2]
لا يصح تعميم نموذج الألواح على جميع شاشات CRT. وفي النموذج المغناطيسي لا تُحرّك الملفات يدويًا أثناء كل مسح؛ الذي يتغير هو التيار فيها وشدة المجال الناتج. [2]
مثال يوضح اتجاه الانحراف
لنفترض في الرسم الداخلي لوحًا موجبًا أسفل الحزمة ولوحًا سالبًا أعلاها. يتجه المجال الكهربائي من الموجب نحو السالب، أي إلى الأعلى في هذا الرسم. لكن الإلكترون سالب الشحنة؛ لذلك تكون القوة عليه إلى الأسفل، عكس المجال، فينحرف مساره نحو اللوح الموجب. [3]
القوة تغير اتجاه الحركة أثناء مرور الإلكترون بين اللوحين. والرسم يبالغ في انحناء المسار لتوضيح الفكرة؛ مقدار الانحراف الفعلي يعتمد على المجال وسرعة الإلكترونات وأبعاد منطقة الانحراف.
الشاشة: أين يظهر الضوء؟
تحتوي الشاشة على طلاء مضيء يصدر ضوءًا حين تصيبه الإلكترونات. كلمة الطلاء هنا تصف مادة لومينيسنتية مناسبة؛ ولا تعني أن جميع الشاشات مطلية بعنصر الفوسفور الكيميائي الخالص. [1][2]
الأشعة المهبطية في هذا السياق حزمة إلكترونات، وليست شعاع الضوء المرئي الذي نراه خارج الشاشة. الضوء ينتج عند الشاشة بعد وصول الإلكترونات إليها.
من نقطة ضوء إلى صورة
مسح الحزمة مواضع الشاشة بسرعة، مع تغيير شدتها وفق إشارة الصورة، يبني نقاط الصورة وخطوطها. وتكرار ذلك يجعل المشاهد يرى صورًا متتابعة. [1][2]
أما الأنبوب الملون التقليدي فأعقد من النموذج الأحادي اللون: يستخدم ثلاث حزم إلكترونية وطلاءات مضيئة متعددة وآليات لاختيار مواضع إصابتها. لذلك يشرح الرسم المبدأ الأساسي، ولا يدّعي إظهار كل أجزاء شاشة ملونة. [2]
